Herrajes para puertas cortafuegos

BISAGRAS

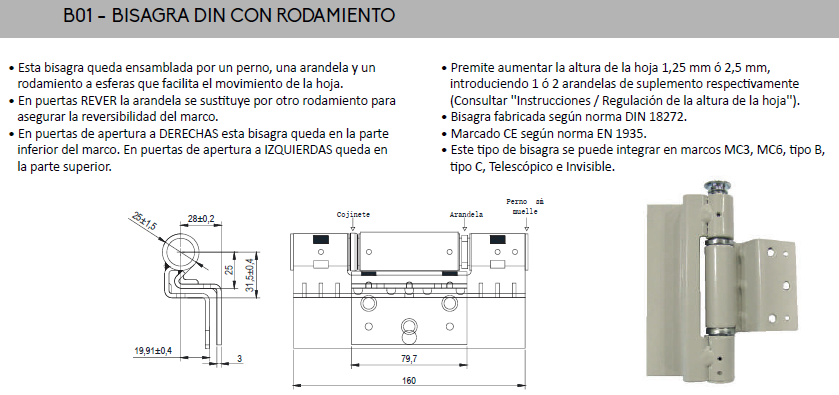

BISAGRA DIN CON RODAMIENTO

Edición y revisión 2023 89

  • Esta bisagra queda ensamblada por un perno, una arandela y un rodamiento a esferas que facilita el movimiento de la hoja.
  • En puertas REVER la arandela se sustituye por otro rodamiento para asegurar la reversibilidad del marco.
  • En puertas de apertura a DERECHAS esta bisagra queda en la parte inferior del marco. En puertas de apertura a IZQUIERDAS queda en la parte superior.
  • Premite aumentar la altura de la hoja 1,25 mm ó 2,5 mm, introduciendo 1 ó 2 arandelas de suplemento respectivamente (Consultar »Instrucciones / Regulación de la altura de la hoja»).
  • Bisagra fabricada según norma DIN 18272.
  • Marcado CE según norma EN 1935.
  • Este tipo de bisagra se puede integrar en marcos MC3, MC6, tipo B, tipo C, Telescópico e Invisible.

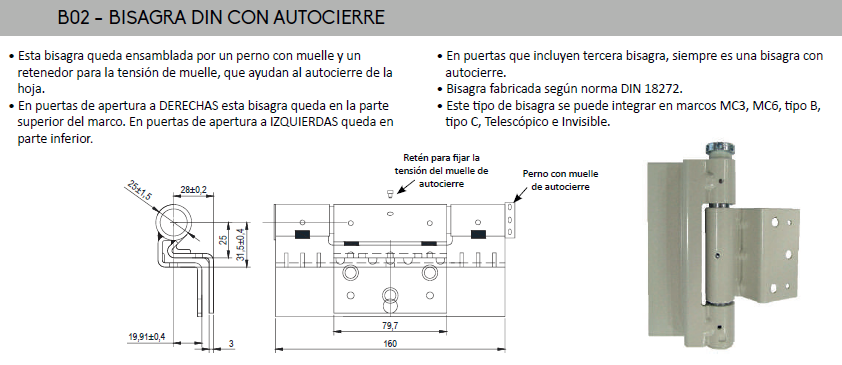

BISAGRA DIN CON AUTOCIERRE

  • Esta bisagra queda ensamblada por un perno con muelle y un retenedor para la tensión de muelle, que ayudan al autocierre de la hoja.
  • En puertas de apertura a DERECHAS esta bisagra queda en la parte superior del marco. En puertas de apertura a IZQUIERDAS queda en parte inferior.
  • En puertas que incluyen tercera bisagra, siempre es una bisagra con autocierre.
  • Bisagra fabricada según norma DIN 18272.
  • Este tipo de bisagra se puede integrar en marcos MC3, MC6, tipo B, tipo C, Telescópico e Invisible.

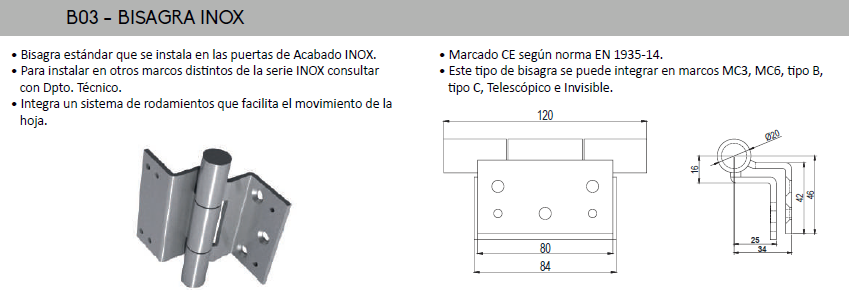

BISAGRA INOX

  • Bisagra estándar que se instala en las puertas de Acabado INOX.
  • Para instalar en otros marcos distintos de la serie INOX consultar con Dpto. Técnico.
  • Integra un sistema de rodamientos que facilita el movimiento de la hoja.
  • Marcado CE según norma EN 1935-14.
  • Este tipo de bisagra se puede integrar en marcos MC3, MC6, tipo B, tipo C, Telescópico e Invisible.

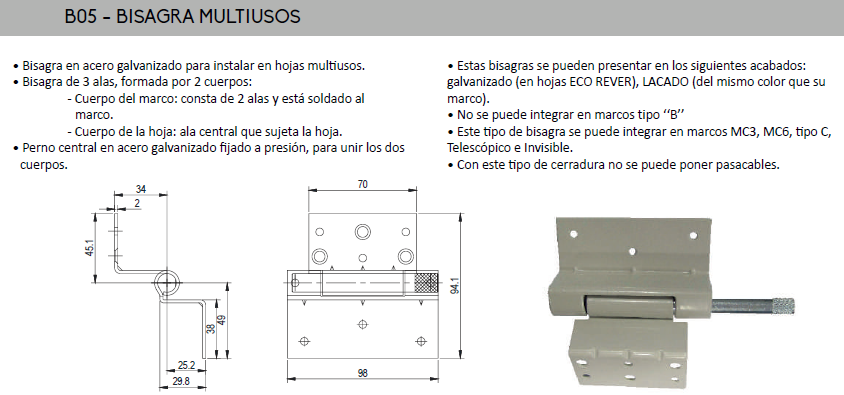

BISAGRA MULTIUSOS

  • Bisagra en acero galvanizado para instalar en hojas multiusos.
  • Bisagra de 3 alas, formada por 2 cuerpos:
  • Cuerpo del marco: consta de 2 alas y está soldado al marco.
  • Cuerpo de la hoja: ala central que sujeta la hoja.
  • Perno central en acero galvanizado fijado a presión, para unir los dos cuerpos.
  • Estas bisagras se pueden presentar en los siguientes acabados: galvanizado (en hojas ECO REVER), LACADO (del mismo color que su marco).
  • No se puede integrar en marcos tipo ‘‘B’’
  • Este tipo de bisagra se puede integrar en marcos MC3, MC6, tipo C, Telescópico e Invisible.
  • Con este tipo de cerradura no se puede poner pasacables.

BISAGRA MULTIUSOS INOXIDABLE

  • Bisagra en acero inoxidable para instalar en hojas multiusos.
  • Bisagra de 3 alas, formada por 2 cuerpos:
  • Cuerpo del marco: consta de 2 alas y está fijado por remaches al marco.
  • Cuerpo de la hoja: ala central que sujeta la hoja.
  • Perno central en acero inoxidable fijado a presión, para unir los dos cuerpos.
  • Bisagra B05i: se puede integrar en marcos MC3, MC6, tipo »C» y Telescópico
  • No se puede integrar en marcos tipo ‘‘B’’
  • Bisagra B05i+: se puede integrar en marcos MC3, MC6, tipo »B», tipo »C», y Telescópico.
  • Con este tipo de cerradura no se puede poner pasacables.

BISAGRA OCULTA

Bisagra de acero inoxidable con acabado satinado.
Este tipo de bisagras se integran en puertas de espesor 63 mm y con marco Tipo B.
Esta bisagra queda totalmente oculta a la hora de cerrar la puerta, pudiendo así adaptarse a cualquier tipo de ambiente.
Apertura max.: 90˚

CERRADURAS

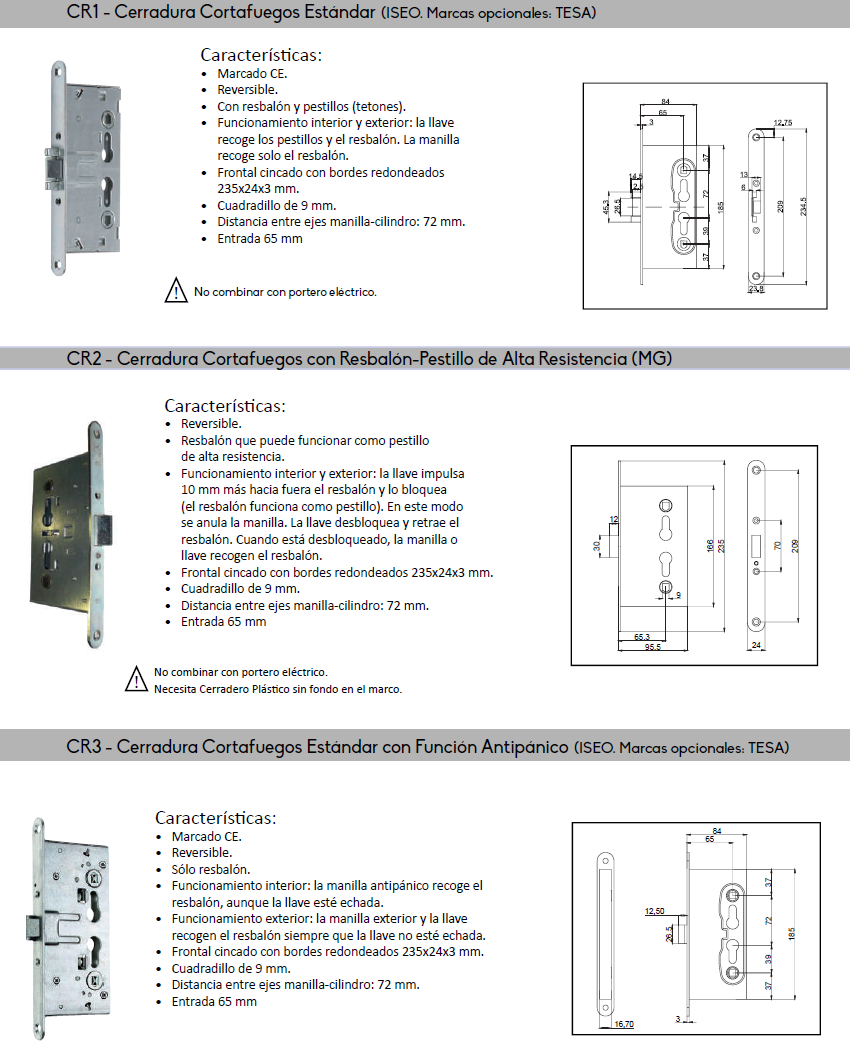

CR1 – CERRADURA CORTAFUEGOS ESTÁNDAR

  • Marcado CE.
  • Reversible.
  • Con resbalón y pestillos (tetones).
  • Funcionamiento interior y exterior: la llave
  • recoge los pestillos y el resbalón. La manilla recoge solo el resbalón.
  • Frontal cincado con bordes redondeados 235x24x3 mm.
  • Cuadradillo de 9 mm.
  • Distancia entre ejes manilla-cilindro: 72 mm.
  • Entrada 65 mm

No combinar con portero eléctrico.

CR2 – CERRADURA CORTAFUEGOS CON RESBALÓN – PESTILLO DE ALTA RESISTENCIA

  • Reversible.
  • Resbalón que puede funcionar como pestillo de alta resistencia.
  • Funcionamiento interior y exterior: la llave impulsa 10 mm más hacia fuera el resbalón y lo bloquea
    (el resbalón funciona como pestillo). En este modo
    se anula la manilla. La llave desbloquea y retrae el
    resbalón. Cuando está desbloqueado, la manilla o
    llave recogen el resbalón.
  • Frontal cincado con bordes redondeados 235x24x3 mm.
  • Cuadradillo de 9 mm.
  • Distancia entre ejes manilla-cilindro: 72 mm.
  • Entrada 65 mm

No combinar con portero eléctrico.
Necesita Cerradero Plástico sin fondo en el marco.

CR3 – CERRADURA CORTAFUEGOS ESTÁNDAR CON FUNCIÓN ANTIPÁNICO

  • Marcado CE.
  • Reversible.
  • Sólo resbalón.
  • Funcionamiento interior: la manilla antipánico recoge el resbalón, aunque la llave esté echada.
  • Funcionamiento exterior: la manilla exterior y la llave recogen el resbalón siempre que la llave no esté echada.
  • Frontal cincado con bordes redondeados 235x24x3 mm.
  • Cuadradillo de 9 mm.
  • Distancia entre ejes manilla-cilindro: 72 mm.
  • Entrada 65 mm

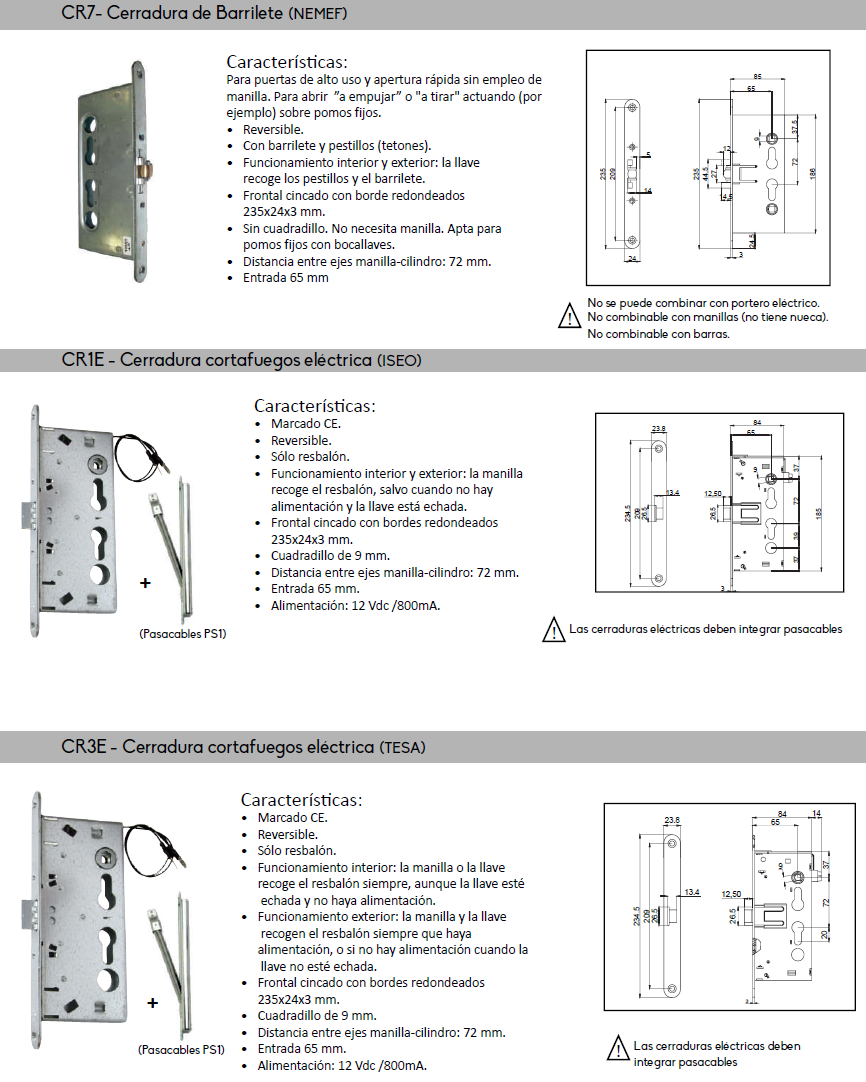

CR7 – CERRADURA DE BARRILETE

Para puertas de alto uso y apertura rápida sin empleo de
manilla. Para abrir ”a empujar” o «a tirar» actuando (por
ejemplo) sobre pomos fijos.

  • Reversible.
  • Con barrilete y pestillos (tetones).
  • Funcionamiento interior y exterior: la llave
    recoge los pestillos y el barrilete.
  • Frontal cincado con borde redondeados 235x24x3 mm.
  • Sin cuadradillo. No necesita manilla. Apta para pomos fijos con bocallaves.
  • Distancia entre ejes manilla-cilindro: 72 mm.
  • Entrada 65 mm

CR1E – CERRADURA CORTAFUEGOS ELÉCTRICA

  • Marcado CE.
  • Reversible.
  • Sólo resbalón.
  • Funcionamiento interior y exterior: la manilla recoge el resbalón, salvo cuando no hay alimentación y la llave está echada.
  • Frontal cincado con bordes redondeados 235x24x3 mm.
  • Cuadradillo de 9 mm.
  • Distancia entre ejes manilla-cilindro: 72 mm.
  • Entrada 65 mm.
  • Alimentación: 12 Vdc /800mA.

Las cerraduras eléctricas deben integrar pasacables

CR3E – CERRADURA CORTAFUEGOS ELÉCTRICA

  • Marcado CE.
  • Reversible.
  • Sólo resbalón.
  • Funcionamiento interior: la manilla o la llave recoge el resbalón siempre, aunque la llave esté echada y no haya alimentación.
  • Funcionamiento exterior: la manilla y la llave recogen el resbalón siempre que haya alimentación, o si no hay alimentación cuando la llave no esté echada.
  • Frontal cincado con bordes redondeados 235x24x3 mm.
  • Cuadradillo de 9 mm.
  • Distancia entre ejes manilla-cilindro: 72 mm.
  • Entrada 65 mm.
  • Alimentación: 12 Vdc /800mA.

Las cerraduras eléctricas deben integrar pasacables

CR3X – CERRADURA CORTAFUEGOS ANTIPÁNICOCON MANILLA EXTERNA

  • Marcado CE.
  • Reversible.
  • Con resbalón y palanca.
  • Funcionamiento interior: resbalón y palanca accionados por el manillón antipánico, por la llave o por la manilla.
  • Funcionamiento exterior: la llave recoge tanto el rebalón como la palanca, la manilla recoge solo el resbalón (aunque esté echada la llave).
  • Frontal cincado con bordes redondeados 235x24x3 mm.
  • Cuadradillo pasante de 9 mm.
  • Distancia entre ejes manilla-cilindro: 72 mm.
  • Entrada 65 mm.

Las cerraduras eléctricas deben integrar pasacables

CR4/5 – CONTRACERRADURA CORTAFUEGOS ESTÁNDAR

  • Marcado CE.
  • Funcionamiento: la manilla antipánico recoge las varillas y libera el resbalón de la hoja primaria; la palanca en el frontal recoge las varillas.
  • Frontal cincado con bordes redondeados 235x24x3 mm.
  • Cuadradillo pasante de 9 mm.
  • Distancia entre ejes manilla-cilindro: 72 mm.
  • Entrada 65 mm.
  • Las hojas con esta cerradura integran varillas roscadas como pestillos superior e inferior.
  • Recorrido de varillas: 17 mm.

CERRADURA MG 3 PUNTOS

  • Cerradura triple con tres resbalones.
  • La cerradura triple se compone de una cerradura principal accionada mediante manilla que mueve dos sub-cerraduras ubicadas en las zonas alta y
    baja de la puerta.
  • Frontal galvanizado.
  • Bulones de acero sinterizado.
  • Cuadradillo de acero sinterizado 9mm.
  • Cuerpo de cerradura e interior en chapa de acero cincado de alta calidad.
  • MEDIDA DE ENTRADA (65 mm) entre la parte delantera y el cilindro.
  • Contracerradura CR4/5 compatible.
  • Certificada para puertas de 63 mm

— CONSULTAR OTRAS CERRADURAS ESPECIALES —

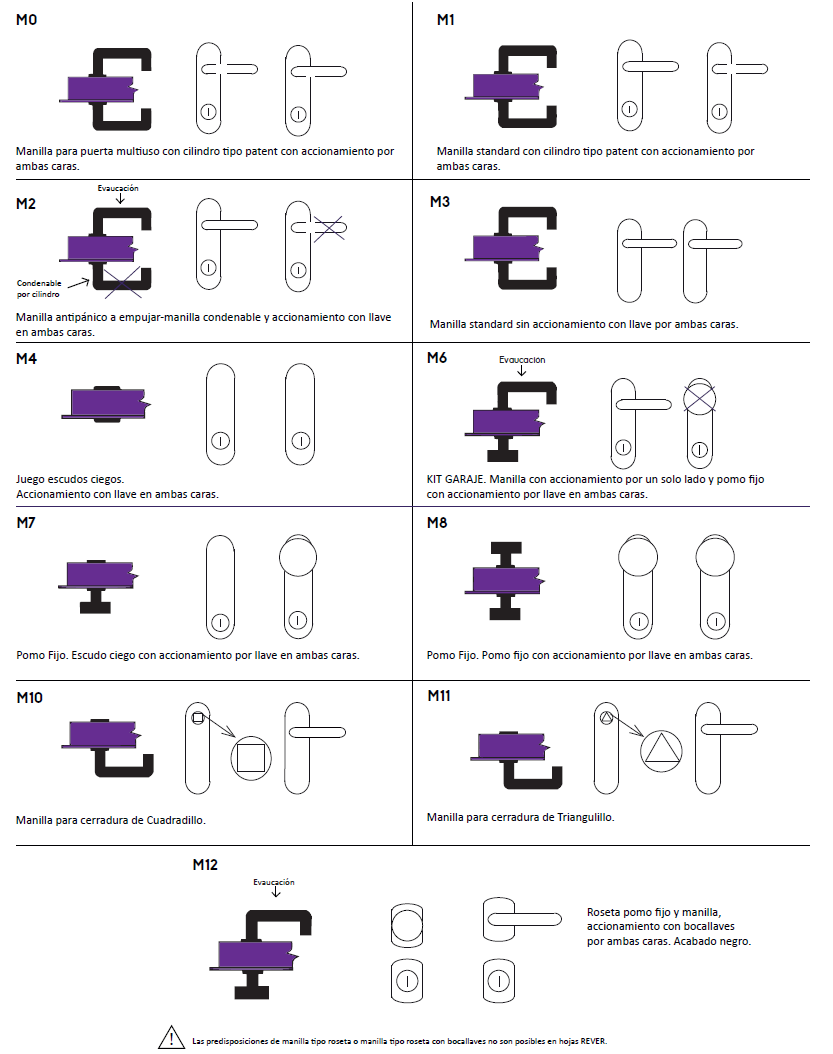

MANILLAS

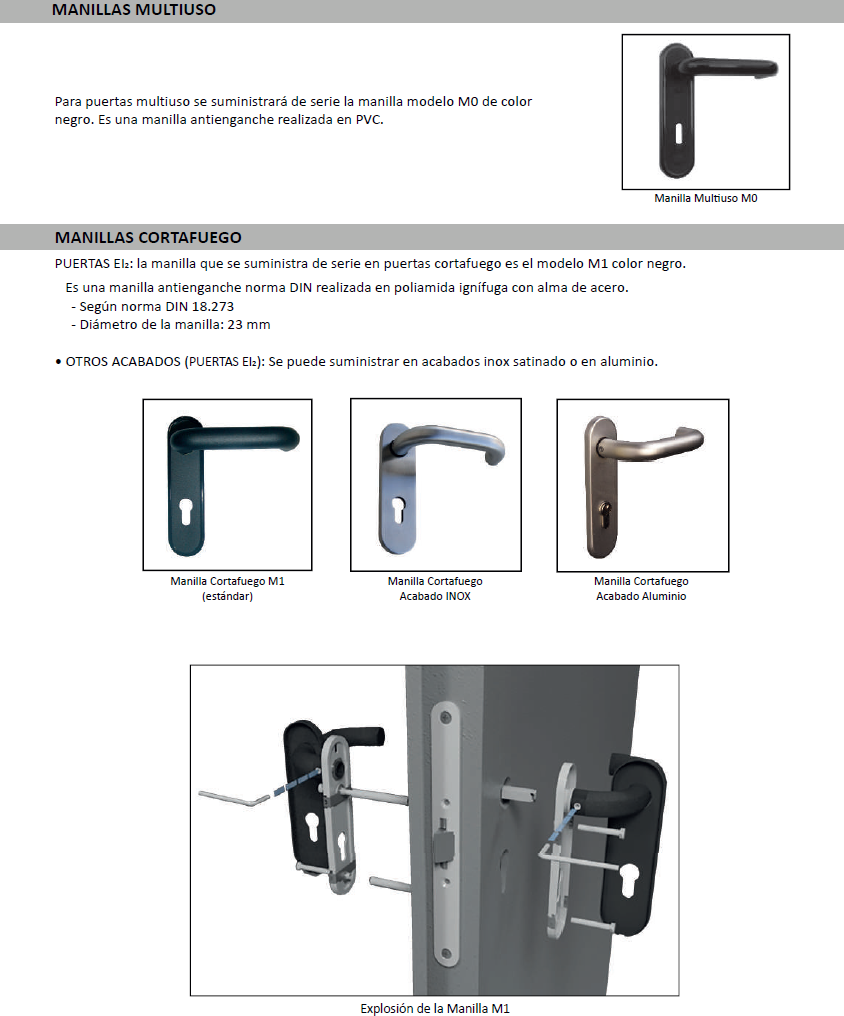

MANILLAS MULTIUSO

Para puertas multiuso se suministrará de serie la manilla modelo M0 de color negro. Es una manilla antienganche realizada en PVC.

MANILLAS CORTAFUEGO

PUERTAS EI2: la manilla que se suministra de serie en puertas cortafuego es el modelo M1 color negro.
Es una manilla antienganche norma DIN realizada en poliamida ignífuga con alma de acero.
– Según norma DIN 18.273
– Diámetro de la manilla: 23 mm
OTROS ACABADOS (PUERTAS EI2): Se puede suministrar en acabados inox satinado o en aluminio.
